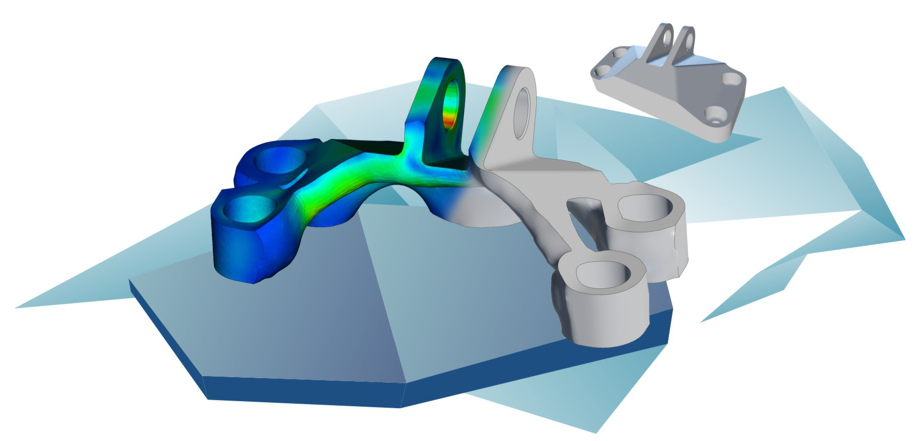

BETA CAE 有限元素法求解器 FEA Solver

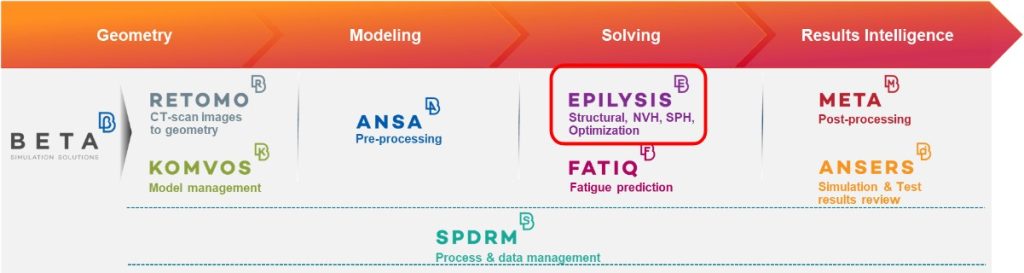

EPILYSIS 是 Cadence 旗下的 BETA CAE Systems 分析工具家族的全新成員，內建於 ANSA / EPILYSIS / META 完整套裝軟體中。其名稱源自希臘文的「求解（solution）」，是一套具備 25 年 CAE 社群合作經驗與技術精華的有限元素分析求解器。EPILYSIS 支援多種分析類型，旨在為結構、NVH（噪音振動）、最佳化等領域，完美銜接前後處理之間的斷層。
重點摘要
- EPILYSIS 是 BETA CAE 系統的全新有限元素法求解器，具備多種類型的分析能力。
- 支援結構線性分析、結構非線性分析和動力分析(dynamics)，先進算法提升計算效率。
- 提供靜態與動態子結構(substructuring)技術，有助於縮減大型模型的計算規模。
- 內建共享記憶體平行處理技術和優化的記憶體管理，能有效減少求解時間。
- EPILYSIS 與主流 FEA 工具高度相容，減少企業軟體轉換的適應成本。

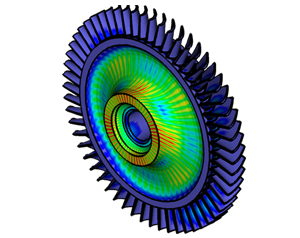

結構線性分析
線性靜力分析： 當模型承受靜態負載，且材料未超過降伏極限(yield limit)、變形量相較於整體尺寸仍屬微小時，可用於執行結構的線性靜力分析。
特徵值分析(Eigenvalues analysis; 模態分析）： 用於執行實對稱(real symmetric)特徵值分析，以評估結構的自然頻率與結構模態。系統支援 Block-Lanczos 以及 AMLS（Automated Multi-Level Substructuring; 自動多層次子結構） 演算法。

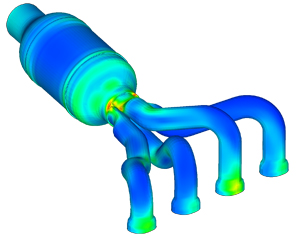

結構非線性分析
準靜態模擬：當存在非線性接觸（Non-linear contacts）時，支援在小應變（線性材料）條件下，進行剛體與可變形體（或可變形體之間）的「準靜態模擬」。
動力分析
頻率響應分析(frequency response)：支援使用「直接法（Direct method）」或「模態法（Modal method）」，用以評估結構在頻域（Frequency domain）中的行為表現。
流固耦合介面：在進行頻率響應分析時，亦可導入「流固耦合（Fluid-Structure Interface, FSI）」機制。
高效 Fast FRA 演算法：針對具備大量自然模態的大型模型，內建的 Fast FRA 演算法能大幅提升模態頻率響應分析的計算效率。
瞬態響應分析(transient response analysis)：支援直接法或模態法，用以求解結構在時域（Time domain）中的響應表現。
子結構技術
靜態凝聚/縮減：支援基於 Guyan 方法的「靜態凝聚(static condensation)」程序，用以縮減大型結構模型的自由度與計算規模。
動態子結構分析：針對動力學問題，亦支援基於「組件模態綜合技術（Component Mode Synthesis, CMS）」的動態子結構分析。

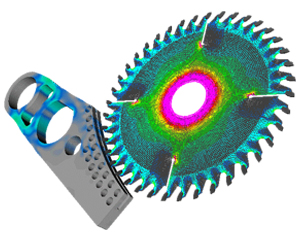

高效能計算
共享記憶體平行處理技術：充分利用系統所有可用的處理器進行平行運算，大幅縮減求解時間。
卓越的核心內/外記憶體配置（In-and-out of core）：專為解決大型結構模型分析而設計，具備高階的核心內與核心外運算動態調配能力。
實際應用 (Applications)
- 結構分析基礎：工程師日常面臨的眾多有限元素分析（FEA）多屬於結構分析範疇。EPILYSIS 求解器能與 ANSA 的多種前處理工具完美結合，輕鬆應對各式結構模擬情境。
- 安全法規分析（消除穿透）：在汽車安全分析中，將假人模型與座椅進行「消除穿透（Depenetrate）」是標準作業流程。透過預設情境，內建的座椅消除穿透工具可直接調用 EPILYSIS 求解器自動執行。
- NVH 整合分析：ANSA 的 NVH Console 是進行多組件裝配體 NVH 分析的強大工具。透過與 EPILYSIS 求解器的協同運算，可在同一個環境下直接計算所需的模態縮減模型（components）與樑加勁條（Beam stiffeners），並隨即進行基於頻率響應函數（FRF）的裝配體分析。
- 最佳化流程控制：使用者可在 ANSA 的工作管理器（Task manager）中設定多項最佳化任務並驅動 EPILYSIS 求解器。求解器會提供必要的分析結果作為優化器（Optimizer）的輸入數據，以利其繼續執行後續的最佳化循環。
- 複合材料建模：ANSA 與 META 產品引進了獨特的功能，為複合材料建模（Composite modeling）提供了極佳的作業環境，使整個流程更具效率。EPILYSIS 求解器更可將此流程進一步推推動，支援複合材料結構在多種受力工況（Loadcases）下的全面分析。
- 一體化網格優化流程：EPILYSIS 支援從 ANSA 到 META 的流暢整合流程，能夠依據前述分析結果，直接提供優化後的網格模型。
EPLYSIS 的 產品特點
- 高準確度與穩健性：通過 NAFEMS 及其他知名基準測試（Benchmark tests）的嚴格驗證，確保計算結果的穩健性與準確度。
- 早期錯誤偵測：內建進階工具，可在分析前期主動偵測幾何或網格的建模錯誤。
- 精確錯誤提示：提供清晰的求解錯誤訊息（Error messages），直接指出問題的根本原因（Root cause）。
- 支援批次執行：可於「批次模式（Batch mode）」下獨立運行，無需任何人工互動操作。
- 專為大型模型設計：具備優異的架構設計，能高效求解大規模的結構模型。
- 平行運算支援：分析運算採用共享記憶體平行處理技術（多執行緒 Multi-threading），大幅縮短計算時間。
- 多元求解類型：提供多種求解器類型（Solution types），廣泛應用於各個不同的工業領域。
EPILYSIS 的 優點
- 降低研發成本：透過工程模擬減少實體打樣與測試（Physical prototyping）次數，有效精簡開發經費。
- 彈性情境探索：能以極低的成本，快速探索與評估多種「假設情境（What-if）」的模擬設計。
- 高效直覺的工作流：以極具效率且直覺的方式，一體化完成從前處理（Pre-processing）到後處理（Post-processing）的完整分析流程。
- 軟體投資報酬極大化：顯著提升研發效率，讓軟體投資（ROI）獲得最大回報。
- 簡化複雜程序：直接在熟悉的前處理環境中作業，使複雜的分析設定變得更為簡便。
- 無縫整合的求解環境：求解器完美整合於知名且內建眾多輔助工具的前處理系統中，大幅提升工程師的操作流暢度。
常見問答 FAQ
A: EPILYSIS 在開發時即以業界最高標準為基準，除了通過 NAFEMS 等國際權威機構的標準測試外，其輸入與輸出格式、語法架構皆與市場主流的求解器高度相容。這意味著團隊不需要重新學習新的建模邏輯，原有的分析專案與 legacy data（歷史數據）皆能無縫轉移、直接讀取，在確保結果準確度一致的同時，大幅降低企業切換軟體的適應陣痛期。
A: 為了將大型複雜模型的計算時間縮到最短，EPILYSIS 內建先進的 In-and-Out-of-core 記憶體管理機制。當伺服器記憶體充足時，它會啟動 In-core 模式將數據全數納入快取，極大化共享記憶體平行處理（Multi-threading）的效能；而當模型規模超出硬體負載時，Out-of-core 機制會自動接管，優化硬碟 I/O 讀寫，防止系統因記憶體不足（OOM）而崩潰，確保無人值守的批次計算（Batch mode）能百分之百穩定跑完。
