什麼是有限元素分析（FEA）？帶你看原理、步驟與應用

很多人問到底模擬是什麼?有限元素分析 ( FEA )又是什麼? CAE 又是什麼呢? 身為工程師的你，是否也常被周遭親友問到這樣的問題，怎麼講都講不清。確實不容易說明呢。這篇文章讓我們從最淺顯易懂的日常生活說起。下次有人問你什麼是有限元素分析?試著這樣描述看看。

從最接近生活的例子說起

你一定坐過那種價錢相對便宜，使用上很輕便的塑膠椅，可能在小吃店或者公園樹下有人從家裡拿去坐。坐下去的時候，椅腳會微微往外彎。那問題來了：如果是比較重的大人坐上去，這張椅子會不會垮掉？可能從哪裡先裂開？

製作椅子的當然希望在椅子生產出來之前就能知道答案。可是椅子這樣經過設計有弧度、彎彎曲曲的造型，沒辦法用一個公式直接算出來。(課本上的公式都是用在簡單的形狀)

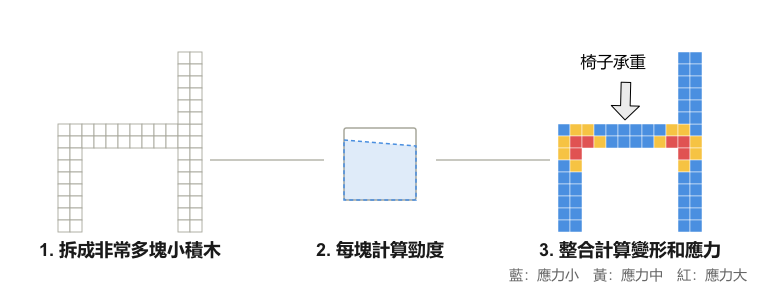

這時候就需要電腦輔助工程 ( Computer Aided Engineering, CAE ) 分析的工程師應用專業來計算。這裡的做法，很像在電腦裏拼樂高：

1. 切割成小積木：在電腦裡把椅子切成很多小小的積木塊。
2. 每塊計算勁度：塊形狀簡單，電腦很快就知道它被推一下會怎麼反抗。。
3. 整合計算變形和應力：相鄰的積木互相拉扯，電腦把所有積木的關係連成一個大方程式，一次解出每塊最後怎麼變形。
4. 以顏色展示結果：紅色是最位移或應力最大的地方，也就是可能先破壞的地方。

哪個位置可能要撐不住，就把那裡加厚一點、導圓角，再計算一次，直到看起來沒有紅色分布。這樣在電腦裡面計算然後修改設計，就不用生產出一百張椅子讓人一張一張試坐，在電腦裡就能找到最好的設計。

這就是有限元素分析。你的手機、騎的腳踏車、坐的汽車、住的房子，特別是越貴越強調安全的產品，在做出來之前，幾乎都先在電腦裡使用軟體計算過。簡言之，有限元素分析（Finite Element Analysis, FEA）是一種數值方法，實務上在電腦裡面執行：把一個複雜的物體切成非常多個形狀簡單的小塊（元素），對每一塊寫出物理方程，再合併成一組聯立方程式求解。工程師用它預測零件在受力、受熱或振動時的應力、變形與溫度，在做出實體樣品前就找到弱點。然而，FEA 不是唯一的數值方法。常見的還有有限差分法（FDM）、有限體積法（FVM，多數 CFD 軟體的核心）、邊界元素法（BEM）與無網格法（如 SPH）。在固體結構與熱傳領域，FEA 仍是最主流的方法。

FEA 的核心概念：節點、元素與剛度矩陣

FEA 的核心想法是「化整為零」：真實物體有無限多個點，無法直接求解；把它切成有限個元素後，問題就變成電腦能解的有限個未知數。這也是「有限」元素這個名字的由來。

名詞	英文	說明
節點	Node	元素角落或邊上的點，是計算位移或溫度的位置
元素	Element	由節點圍成的區域，如三角形、四邊形、四面體、六面體、樑、殼
網格	Mesh	所有元素的集合，網格越細越逼近真實物體形狀，但計算量龐大
自由度	Degree of Freedom, DOF	每個節點的未知數，例如 3D 實體節點有 x、y、z 三個位移
剛度矩陣	Stiffness Matrix	描述「力與位移」關係的矩陣，由每個元素的矩陣組合而成
邊界條件	Boundary Condition	固定、載重、壓力、溫度等外部條件

以最簡單的線性靜力來講，FEA 要解的就是這個方程式：

其中 $K$ 是整體剛度矩陣，$u$ 是節點位移向量，$f$ 是節點力向量。求出 $u$ 之後，再從位移推算每個元素的應變與應力。一個中型模型動輒有數十萬到數百萬個自由度，所以只能靠電腦計算。

那麼，FEM (Finite Element Method) 又是什麼? FEM 是指有限元素這個數學方法；有限元素分析 (FEA) 則是用 FEM 來分析，解決實際工程問題。

FEA 怎麼運作？

每一個 FEA 專案都走前處理、求解、後處理三步，而且結果不合理時要回去前面修改模型。

1. 前處理（Pre-processing）：匯入或建立 CAD 幾何，切網格，指定材料性質（如楊氏係數、浦松比、降伏強度），設定固定點、載重與分析類型。工程師大部分的時間會花在這一步。
2. 求解（Solving）：求解器把所有元素的矩陣組合成整體方程式並求解。線性問題一次解完；非線性問題要分成多個增量，每個增量用 Newton-Raphson 等方法疊代計算直到到數值收斂。
3. 後處理（Post-processing）：用雲圖、變形圖與曲線檢視應力、位移、反力，計算安全係數，並與手算、解析解或實驗比對，確認結果合理。

常見哪些 FEA 應用類型？

依問題的物理性質，FEA 可分成以下五大類；同一個模型常常會組合兩種以上。

分析類型	回答的問題	典型例子
線性靜力分析	小變形、材料在彈性範圍內時，位移與應力是多少？	支架受力、有孔平板應力集中
非線性分析	材料降伏、大變形或零件接觸時會發生什麼？	金屬成形、橡膠密封件、螺栓鎖緊
動態分析	結構的自然頻率是多少？受振動或衝擊時反應如何？	模態分析、諧和反應、掉落衝擊
熱傳分析	溫度如何分佈、隨時間如何變化？	電子晶片散熱、淬火冷卻
多物理場耦合	熱、電、磁、流體與結構彼此影響時結果為何？	熱應力、焦接、感應加熱、壓電致動器

以上，進入非線性分析，常是初學 FEA 的挑戰，非線性主要有三個來源：

• 材料非線性：塑性、潛變、超彈性（橡膠）等，應力與應變不再成正比。
• 幾何非線性：大位移或大轉動改變了結構的剛度，例如挫屈。
• 邊界非線性：接觸與摩擦使受力狀態隨變形改變。

線性分析可以用疊加原理合併多個載重；非線性分析不行，必須依載重歷程逐步求解。這也是根據應用類型，需要有更深入學習的地方。

FEA 應用在那些產業?

說實在，若產業希望在做出實物前就能預估產品設計的好壞，就都能使用 FEA。實務上，我們見到使用 FEA 的公司，會是在相對注重安全、品質，還有高價格的產品上。又或者是企業主有遠見且重視研發，想要建立先進智慧的研發流程，那麼無論產品是什麼，都很可能採用模擬分析來幫助整個產品從設計到製造的流程。以下舉幾個常見的產業和項目:

產業	常見分析項目
汽車	車體剛性、懸吊疲勞、橡膠密封條與避震器、輪胎、碰撞
航太	機翼與複合材料壁板、挫屈、振動與熱應力
電子與半導體	晶片散熱、錫球熱疲勞、掉落衝擊、封裝翘曲
機械與製造	齒輪、軸承、鍛造、擠壓、板金沖壓與回彈、焦接變形
土木與營建	橋梁、高樓、鋼筋混凝土裂縫、地基與土壤
醫療器材	植入物、形狀記憶合金支架、骨骼受力
能源	壓力容器、高溫管路潛變、風力葉片

以進階非線性軟體 Marc 的官方範例題庫為例，就涵蓋了有孔平板、橡膠 O 型環壓縮、汽車輪胎、板金深拉、焊接、感應加熱等上百個實例，可見 FEA 的應用範圍之廣。

常見的 FEA 軟體

現在我們知道 FEA 是什麼，怎麼運作和應用，又能給我們什麼答案。接下來，來了解一下所謂的 FEA 軟體，也就是在電腦裡面負責執行 FEA 的軟體有哪些。這個領域最早從 1960 年代開始到現在，已經有不少商業軟體在市面上，在各產業稱霸，當然也有免費的開源軟體。

類型	代表軟體	用途
前處理	ANSA, HyperMesh, Mentat, MSC Patran, MSC Apex	清理幾何、建網格、組裝完整模型
結構通用求解器	Abaqus, Ansys Mechanical, COMSOL Multiphysics, EPILYSIS, Marc, MSC Nastran, OptiStruct	計算應力、變形、溫度、振動等大多數問題
專項求解or評估運算	Actran, LS-DYNA, MSC Dytran, Simufact , FATIQ, CAEfatigue	針對特定問題
後處理	META, HyperView, Mentat, MSC Patran, MSC Apex	看結果、出報告
開源軟體	CalculiX、Code_Aster	免費，適合學習與研究

目前有不少商用 CAD 軟體也內建簡易版本的 FEA 求解器，屬於快速求解，不要求細節的初步分析，多是以靜態線性分析做主要推廣，在面對真實進階的案例上，仍然是需要專業的軟體。

如果你正在選擇合適的軟體，那麼建議你先問自己三件事情：

• 你要解決的工程問題是什麼?
• 它在物理上的意義是什麼?
• 和你相同的產業或者客戶使用什麼軟體?

準備好這幾個問題之後，就和 FEA 軟體廠商接洽進一步溝通，讓它們用專業來幫您評估合適的軟體。有人會問說那軟體會不會很貴啊!實務上要解決問題，無論是工程師或是管理高層，相信都會這樣思考，如果不能解決問題，再便宜的東西買回來也是浪費。所以我們會先建議你找到合適能解決問題的軟體，再來討論有多少預算和資源 (人力、硬體) 可以使用。

去哪裡可以學習 FEA？

會有這段是想讓無論你是可能的使用者，或這個主題有興趣的工程師、學生，還是正想要導入 FEA 軟體到公司內部，再尋合適人才時作為參考。

階段	管道	學什麼
學校基礎課	材料力學、靜力學、工程數學（線性代數）	基礎知識，應力、應變與矩陣運算
學校專業課	機械、土木、航太等科系開設的「有限元素法」「計算力學」「連體力學」	推導元素與剛度矩陣，理解求解器在做什麼
教科書	Cook 等《Concepts and Applications of Finite Element Analysis》、Bathe《Finite Element Procedures》、Logan《A First Course in the Finite Element Method》	由淺入深，從入門到非線性理論
線上課程	MIT OpenCourseWare 等開放式課程平台	自學理論，補學校沒開的課
軟體實作	學生版軟體，或開源的軟體	重做課本例題，與解析解比對
軟體商的訓練課程	軟體原廠與台灣代理商開設的課程	特定軟體的操作與業界應用
專業社群	NAFEMS（國際工程模擬協會）	模擬品質、標準題與最新應用

FEA 是工程決策的工具，不是答案產生器

這裡的觀念也是很值得參考，畢竟我們使用或者購買這些軟體工具，主要還是要回到是否能解決問題。

有限元素分析把複雜結構切成小元素、用電腦求解，讓工程師在做出樣品前就看到應力、變形與溫度。它的價值依舊是要來自正確的模型假設、可靠的材料資料，以及經過網格收斂與實驗驗證的結果。若有漂亮的分析結果圖片，但不能解決現實上的問題，這樣也是很可惜的。初學者可以先從線性靜力分析練習，再逐步進入非線性、動態與多物理場，嘗試解決實際的工程問題，是最紮實的學習路徑。
