非線性分析的三種來源:材料非線性、幾何非線性、邊界非線性—在真實的工程問題裡經常同時發生，通常不會只有一種來源。
重點摘要
- 前五篇文章介紹非線性來源，包括材料、幾何和邊界條件的影響。
- 金屬成形製程展示三種類型非線性的同時存在，主要影響勁度矩陣 K 的變化。
- 在非線性分析中，K 隨著外力 P 和位移 u 的變化而變化，且分析的結果不再是固定的。
- 未來將推出兩個新系列，分別探討如何求解和驗證非線性分析的結果。
- 金屬成形過程中，材料進入塑性及形狀改變，導致非線性現象，同時涉及邊界條件變化。
這個系列前五篇文章初步介紹什麼是非線性，又根據他造成勁度矩陣 K 變化的原因拆成三條線分開來說明，分別是材料、幾何與邊界條件非線性。這篇讓我們來直接討論同時牽涉三種非線性來源的例子：金屬成形製程，包括鍛造、鐓粗、延伸、深沖作為系列的總結，會用這個案例把前五篇串起來，再往下一步問一個問題：既然勁度矩陣 K 會因為這些因素受到影響，那麼計算時到底是怎麼把答案解出來呢？
回顧：非線性的來源，K 的變化方式
先花一點篇幅，把前五篇各自讓 K 變成非線性的方式整理起來：
- K（勁度矩陣）：連結力與位移的矩陣（P = Ku），代表結構抵抗變形的能力
- D（材料的應力應變關係矩陣）：描述材料受到多大的應變，會產生多大的應力。結構的 K 是由 D 與結構的幾何形狀整合出來的，所以 D 一變，K 就跟著變
- K₁、K₂：幾何非線性才會出現的兩項額外勁度。K₁ 來自變形夠大時，應變不再與位移成正比的部分；K₂ 來自結構既有的應力狀態
| 非線性來源 | K 如何變化 |
|---|---|
| 材料非線性 ( 彈塑性 ) | 應力超過降伏點後，D 矩陣隨應力狀態、硬化歷史改變 |
| 材料非線性（潛變、黏彈性、黏塑性） | D 矩陣隨時間、溫度、應變率改變，不需要超過降伏點 |
幾何非線性 | 形狀本身的改變，透過 K1（應變-位移非線性）、K2（既有應力狀態的貢獻）讓 K 改變 |
| 邊界(條件)非線性 | 接觸狀態、支承勁度、載重方向隨分析過程改變，且經常是不連續的跳變 |
有限元素分析，本質上是在求解結構的力與位移之間的關係。線性分析裡，這個關係是：
P 是外力，u 是位移，K 是勁度矩陣，代表結構抵抗變形的能力。線性分析裡 K 是固定不變的常數。非線性分析裡，K 不再是常數，它會隨著當下的受力和位移而改變，上面的方程式變成：
這個非線性系列的文章，回答的就是同一個問題：K 為什麼隨著 P 和 u 而變化？然後拆解成材料、幾何、邊界，是三種不同的原因來說明。
複合非線性：金屬成形製程
進階非線性模擬軟體 Marc 的使用手冊中，在討論大應變塑性分析的能力時，這樣描述：
大應變塑性分析可以用來分析大應變、彈塑性材料行為的問題，這些問題包括鍛造、鐓粗、延伸、深沖這類製造流程，以及結構在塑性崩潰過程中發生的大變形—這類分析同時牽涉材料、幾何、以及邊界非線性。
把這句話拆開來看，金屬成形這個製程，剛好同時有前面五篇分別討論的三種非線性來源：
材料非線性：金屬被沖壓、鍛造成型的過程中，材料早已超過降伏應力、進入大範圍的塑性變形，也因此會變成另外一個形狀。這是彈塑性行為，只是這裡的應變量遠遠超過一般彈塑性分析的範圍，這類分析需要開啟 LARGE STRAIN 參數才能處理。
幾何非線性：成形過程中，工件的形狀劇烈改變，從一塊平整的胚料變成完全不同的立體形狀，這是第4篇談的大變形問題，結構的幾何勁度矩陣在這個過程裡持續劇烈變化。
邊界非線性：金屬成型製程裡材料會沿著彎曲的模具表面滑動，不論有沒有摩擦，都會形成嚴重的非線性邊界條件。在分析設定上需要用間隙-摩擦元素或 CONTACT 接觸設定來處理這種滑動邊界條件造成的 K 矩陣變化。這是上篇談的接觸問題，工件跟模具之間的接觸狀態，隨著成形過程不斷變化。

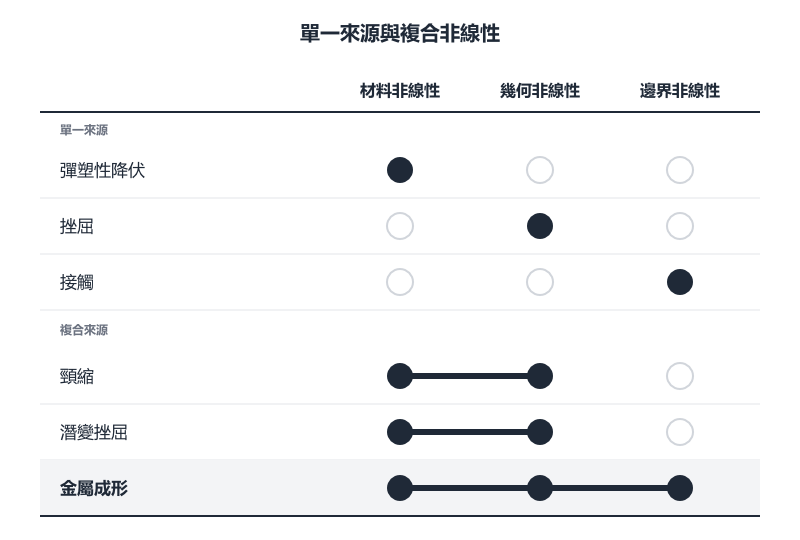

三種非線性來源，在同一個分析裡同時發生，缺一不可。材料不塑性變形就成不了形，形狀不劇烈改變就不是成形，工件若不和模具接觸滑動就無從施力。
其實前面已經埋過伏筆
如果你從材料非線性的文章讀到現在，其實已經看過不只一次「複合非線性」的預告，只是規模比金屬成形小一點：
材料的頸縮 (necking)：材料進入大範圍塑性變形後，結構可能出現頸縮這種局部失穩現象。頸縮同時牽涉材料降伏與截面形狀改變，已經同時有材料非線性和幾何非線性的表現。
材料的潛變挫屈 (buckling)：結構在固定載重下，因為潛變效應，內部應力會隨時間重新分布，這個過程有可能讓結構逐漸接近幾何不穩定的臨界狀態。這裡同時有材料非線性（潛變，且是跟時間有關的那一種）和幾何非線性（挫屈）。
金屬成形只是把這種「複合」的規模再放大一級：不僅是非線性兩種來源，而是三種來源。
不管哪一種，本質都是同一條公式
非線性系列文章，從第1篇的 P=Ku 開始，一路走到這裡，核心邏輯其實沒有變過：結構的勁度矩陣 K，是材料的 D 矩陣跟結構幾何積分出來的結果。材料非線性透過改變 D 讓 K 非線性化；幾何非線性透過形狀改變（K1、K2）讓 K 非線性化；邊界非線性透過接觸、支承、載重的狀態改變讓 K 非線性化。
金屬成形這個例子說明的是：這三條路徑不是互斥的選項，而是可以同時發生、彼此疊加的。當材料進入塑性（D 變了）、形狀劇烈改變（K1、K2 變了）、又同時跟模具接觸摩擦（邊界條件也變了），三者疊加在一起，就是「同時牽涉材料、幾何、以及邊界非線性」。
下一步：怎麼求解、怎麼驗證
好了，讀到這篇文章，你應該已經對什麼是非線性分析，有了不少認識。其實每篇文章都在回答同一個問題：「K 為什麼會變成非線性？」。把握這點，每次遇到模擬上的問題就可以朝這個方向思考。
接下來，我們要來了解，模擬分析軟體如何求解，來處理這樣一個不斷變動的 K ？以及很多人在模擬分析工作上常被問到的問題：怎麼知道你模擬出來的答案是可信的呢？這兩個問題，牽涉到 Newton-Raphson 疊代、收斂判斷準則、網格收斂性測試這些完全不同的主題，也可以延伸討論到模擬分析的 Validation 和 Verfication ( V&V )議題，值得另外開一個系列來討論。
如果有機會，接下來預計推出兩個新系列文章，也請讀者一起思考：
- 《非線性怎麼解？》：從 Newton-Raphson 方法，說明求解器如何一步一步逼近這個不斷變動的 K，以及收斂判斷準則、Loading 步進的策略
- 《V&V：怎麼知道答案可信？》：說明模擬結果的驗證與確認（Verification & Validation），包括收斂性測試、與解析解或實驗比對等方法
當然，你如果有想看哪一方面的主題文章，也歡迎留言分享給我們。
常見問題
A：：材料非線性（材料的應力應變關係隨狀態改變，讓 D 矩陣變動）、幾何非線性（結構形狀的改變，透過 K1、K2 讓勁度矩陣變動）、邊界非線性（接觸、支承、載重等邊界條件的改變，且常是不連續的跳變）。
A：因為金屬成形（鍛造、鐓粗、延伸、深沖）同時牽涉三種非線性：金屬進入大範圍塑性變形（材料非線性）、工件形狀劇烈改變（幾何非線性）、材料沿模具曲面滑動形成接觸與摩擦（邊界非線性）。原文件明確指出這類分析同時牽涉材料、幾何、邊界非線性。
